ชื่อผลิตภัณฑ์: | เครื่องเจาะตีนตะขาบไฮดรอลิก | ความแข็งของหิน: | F = 6-20 |
---|---|---|---|
เส้นผ่าศูนย์กลางรู: | 115-180mm | ความลึกของการเจาะแบบประหยัด: | 120mm |
ความดัน: | 1.05-2.46 mPa | การกวาดล้างดิน: | 245 มม |
รองรับจังหวะกระบอกสูบ: | 1,000 มม | จังหวะกระบอกสูบเครื่องยนต์: | 2,750 มม |
แสงสูง: | 100m Geothermal Drilling Rig,Hydraulic Geothermal Drilling Rig,KW10 water well drilling rig |

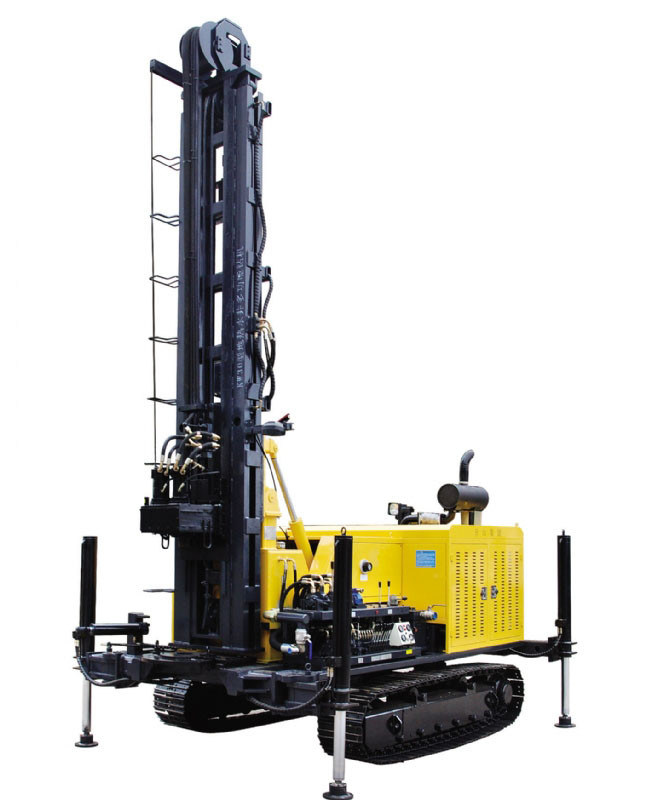

แท่นขุดเจาะพลังงานความร้อนใต้พิภพไฮดรอลิก
อุปกรณ์ขุดเจาะน้ำบาดาลรุ่น KW ของเราและอุปกรณ์ขุดเจาะความร้อนใต้พิภพสามารถสร้างรูลึกตั้งแต่ 100m - 450m ที่มีเส้นผ่านศูนย์กลาง 105-300 มม.ในฐานะที่เป็นสว่านไฮดรอลิกอเนกประสงค์ที่พัฒนาขึ้นใหม่มีประสิทธิภาพสูงและประหยัดพลังงานในทางปฏิบัติส่วนใหญ่จะใช้สำหรับขุดบ่อน้ำตรวจสอบหลุมหลุมความร้อนใต้พิภพเครื่องปรับอากาศและหลุมยึดโดยเฉพาะอย่างยิ่งการใช้ประโยชน์จากน้ำใต้ดินโครงการ
เทคโนโลยีขั้นสูงถูกนำไปใช้กับแท่นขุดเจาะบ่อน้ำและแท่นขุดเจาะความร้อนใต้พิภพของเราดังนั้นกระบวนการขุดเจาะจะถูกเร่งด้วยหินหลวมในแท่นขุดเจาะมีการติดตั้งส่วนประกอบที่มีประสิทธิภาพสูงหลากหลายประเภทรวมถึงอุปกรณ์ไฮดรอลิกกำลังสูงมอเตอร์หมุนอุปกรณ์ขับเคลื่อนและยกถังน้ำมันและค้อนเจาะหลุมเจาะแรงดันสูงประสิทธิภาพการขุดเจาะค่อนข้างสูงและใช้พลังงานต่ำมากในฐานะที่เป็นอุปกรณ์ชั้นนำในการขุดเจาะบ่อน้ำในประเทศจีนผลิตภัณฑ์ชุด KW สามารถดัดแปลงเป็นแท่นขุดเจาะที่ติดตั้งบนรถบรรทุก
อุปกรณ์ขุดเจาะบ่อน้ำ KW10 ของเราเป็นเครื่องเจาะที่มีประสิทธิภาพและใช้งานได้อเนกประสงค์ส่วนใหญ่จะใช้สำหรับการขุดเจาะบ่อน้ำและหลุมอื่น ๆ ในโลกอุปกรณ์เจาะรูลึกสามารถเจาะลึกได้ถึง 120 เมตรในชั้นต่าง ๆ
ลักษณะเฉพาะ
1. กลไกการหมุนแรงบิดสูง
มอเตอร์เกียร์ไฮดรอลิกที่ขับเคลื่อนด้วยฟันตรงจาก บริษัท ที่มีชื่อเสียงถูกนำมาใช้สำหรับแท่นขุดเจาะบ่อน้ำแห่งนี้มีโครงสร้างที่กะทัดรัดและสามารถให้แรงบิดในการหมุนที่มีประสิทธิภาพดังนั้นก้านเจาะมีโอกาสน้อยที่จะถูกติดและสามารถสำรอง toque ได้เพียงพอเมื่อเจาะรูลึก
2. ส่วนประกอบปั๊มน้ำมัน
ปั้มน้ำมันขับเคลื่อนกรณีโอนถูกนำมาใช้เพื่อให้การไหลของน้ำมันแรงดันสูงที่มั่นคงและเชื่อถือได้การซ่อมแซมแท่นขุดเจาะบ่อน้ำแห่งนี้สะดวกและประหยัดกว่า
3. ถังน้ำมันขับเคลื่อน
ถังน้ำมันเชื้อเพลิงแรงดันสูงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ใช้สำหรับการยกแรงขนาดใหญ่ (สูงถึง 7 ตัน) รับประกันกระบวนการเจาะที่เชื่อถือได้
4. ขาไฮดรอลิก
กระบอกสูบไฮดรอลิกขนาดใหญ่ที่มีเส้นผ่านศูนย์กลางสี่แยกสำหรับขาช่วยให้สามารถปรับมุมการเจาะได้อย่างง่ายดายรวมทั้งรับประกันเสถียรภาพในการทำงานของแท่นขุดเจาะบ่อน้ำของเราในระหว่างการทำงาน
5. กระบอกคู่สำหรับคู่มือรถไฟ
มีถังน้ำมันแรงดันสูงสองกระบอกในเครื่องเพื่อเพิ่มเสถียรภาพของราง
6. ระบบควบคุมส่วนกลาง
ระบบไฮดรอลิกส่วนกลางได้รับการปรับให้เหมาะสมที่สุดเพื่อให้มั่นใจถึงความเสถียรและความทนทานของสว่านเจาะกระแทกการออกแบบที่ใช้งานง่ายนั้นค่อนข้างใช้งานง่าย
7. อุปกรณ์ระบุตำแหน่งประเภทรวม
อุปกรณ์ระบุตำแหน่งประเภทรวมในแท่นขุดเจาะบ่อน้ำแห่งนี้สามารถปรับแผ่นกำหนดตำแหน่งตามประเภทของก้านเจาะและสว่านเจาะทำให้มั่นใจได้ถึงความแม่นยำสูงของกระบวนการเจาะ
8. กลไกการชักรอก
กลไกการยกมีให้บริการสำหรับการยกและการติดตั้งแกนสว่านและค้อนเจาะจึงจำเป็นต้องใช้กำลังแรงงานน้อยลง
ข้อมูลจำเพาะ
แบบ | KW10 | |||||||
เส้นผ่าศูนย์กลางรู | Ф115-180mm | |||||||
ความลึกของรู | 120mm | |||||||
ปริมาณการใช้อากาศ | 20-35 m³ / นาที | |||||||
แรงกดดันจากงาน | 1.05-2.46 mPa | |||||||
กวาดล้างดิน | 245 มม | |||||||
รองรับจังหวะกระบอกสูบ | 1,000 มม | |||||||
จังหวะกระบอกสูบเครื่องยนต์ | 2,750 มม | |||||||
พลังขับเคลื่อน | 30000N | |||||||
ยกกำลัง | 70000N | |||||||
ความเร็วของ rotator | นาที.ความเร็ว | 50 รอบต่อนาที | ||||||
แม็กซ์ความเร็ว | 100 รอบต่อนาที | |||||||
แรงบิดในการหมุน | 3200 นิวตันเมตร | |||||||
ความเร็วในการเดิน | 0-2.5 กม. / ชม | |||||||
gradeability | 25 ° | |||||||
เครื่องยนต์ (แบรนด์ Yuchai) | ||||||||
รุ่นเครื่องยนต์ | YC4D80 | |||||||
อำนาจ | 58kW / 2400rpm | |||||||
การจับคู่ส่วนประกอบการขุดเจาะ | ||||||||
สว่านเจาะกระแทก | DHD360 | |||||||
เส้นผ่าศูนย์กลางก้าน | Φ76 / Φ89มม | |||||||
ความยาวก้าน | 3000 มม | |||||||
น้ำหนักโดยรวม | 6,000 กิโลกรัม | |||||||
ขนาดโดยรวม | 6000 × 2300 × 2500 มม |
แนะนำชิ้นส่วนด้านล่างสำหรับอุปกรณ์ขุดเจาะน้ำบาดาล KW10
เส้นผ่าศูนย์กลางสว่าน | φ115-180mm |
แกนสว่าน | Φ76× 3000mm / Φ89× 3000mm |
สว่านเจาะกระแทก | DHD360 |
