| Brand Name: | OEM |
| MOQ: | 1 ชุด |
| ราคา: | negotiable |
| Payment Terms: | T / T, L / C, T / T, Wester N Union |
| Supply Ability: | ขึ้นอยู่กับใบเสนอราคาโดยละเอียด |

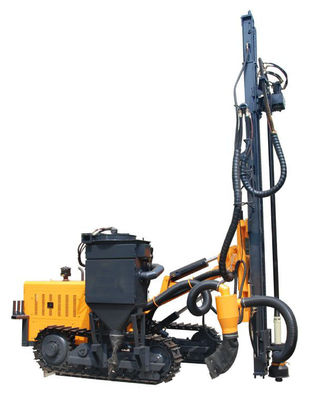

แท่นขุดเจาะสว่านติดตั้งตีนตะขาบแรงดันสูง
แท่นขุดเจาะตีนตะขาบแรงดันสูงที่เป็นมิตรกับสิ่งแวดล้อม KH5 ได้รับการออกแบบบนพื้นฐานของแท่นขุดเจาะ KY130มีการเพิ่มตัวดักฝุ่นแบบแห้งลงในเครื่อง KY130ในระบบเก็บฝุ่นเราใช้มอเตอร์ไฮดรอลิกที่นำเข้ามาและใบพัดพัดลมได้รับการปรับให้เหมาะสมดังนั้นระบบมีประสิทธิภาพสูงและมีเสถียรภาพกลไกการกรองล่วงหน้าและการกรองอย่างละเอียดทำจากวัสดุกรองที่เป็นมิตรกับสิ่งแวดล้อมและมีประสิทธิภาพประสิทธิภาพการกรองสามารถเข้าถึง 99%ฝุ่นและผงที่รวบรวมได้สามารถขับออกได้ด้วยระบบควบคุมอัตโนมัติที่ยอดเยี่ยม
ลักษณะเฉพาะ
1. อุปกรณ์หมุนที่มีประสิทธิภาพ
อุปกรณ์หมุนประเภทใหม่ของแท่นขุดเจาะตีนตะขาบของเราประกอบด้วยมอเตอร์ไฮดรอลิกไซโคลแรงบิดขนาดใหญ่ตัวลดดาวเคราะห์ให้แรงบิดสำรองมากมายดังนั้นความเสี่ยงในการอุดตันของก้านสว่านจึงลดลงอย่างมาก
2. แขนสว่านชนิดใหม่
หลังจากการปรับให้เหมาะสมกลไกการขัด jib และแขนสว่านกลมสามารถปรับได้ง่ายพื้นที่ปฏิบัติงานที่ครอบคลุมขยายไปถึงระดับใหญ่และสามารถเจาะรูแนวนอนที่ตำแหน่งต่ำได้
3. กลไกการขับเคลื่อนที่ดีเยี่ยม
กลไกขับเคลื่อนของแท่นขุดเจาะตีนตะขาบประกอบด้วยกระบอกสูบน้ำมันไฮดรอลิกและรอกเลื่อนที่เคลื่อนที่ได้และสามารถสร้างแรงยก 20KNวาล์วควบคุมความดันบนวาล์วควบคุมแรงดันสามารถรับแรงขับที่เหมาะสมสำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน
4. กลไกการเดินที่ปลอดภัยและมั่นคง
ในฐานะที่เป็นสว่านเจาะหลุมขนาดใหญ่ที่มีประสิทธิภาพแท่นขุดเจาะแบบตีนตะขาบนี้มีแบริชเซ็นเตอร์ต่ำและพื้นที่กวาดล้างขนาดใหญ่ดังนั้นมันจึงสามารถผ่านถนนที่เป็นหลุมเป็นบ่อได้อย่างง่ายดายล้อถูกขับเคลื่อนด้วยมอเตอร์พิเศษซึ่งนำไปสู่ความสามารถในการเกรดสูงและอัตราความผิดพลาดต่ำ
5. ฟังก์ชั่นการปรับระดับของ crawler ขั้นสูงและระบบเบรก
ฟังก์ชันการปรับระดับซอฟต์แวร์รวบรวมข้อมูลขั้นสูงและระบบเบรกสามารถทำให้กระบวนการเดินมีเสถียรภาพมากผลกระทบต่อถนนก็เพิ่มขึ้นอย่างมากเช่นกันนอกจากนี้แท่นขุดเจาะตีนตะขาบยังสามารถเดินได้อย่างเสถียร
6. เครื่องยนต์ดีเซลที่ทรงพลัง
ในฐานะที่เป็นผู้ให้บริการโซลูชั่นการขุดเจาะหลุมเจาะมืออาชีพเราเลือกเครื่องยนต์ดีเซลสี่สูบ YC4108 สำหรับเครื่องขุดเจาะตีนตะขาบ KH5 ในฐานะผู้จัดหาพลังงานเครื่องยนต์มีการปรับตัวด้านสิ่งแวดล้อมสูงมันสามารถให้พลังที่ยอดเยี่ยมสำหรับแท่นขุดเจาะดังนั้นจึงไม่จำเป็นต้องมีเครื่องอัดอากาศพิเศษสำหรับการเดินและเปลี่ยนตำแหน่งได้อย่างอิสระ
ข้อมูลจำเพาะ
| แบบ | KH5 แท่นขุดเจาะ |
| ความแข็งของหิน | F = 6-20 |
| เส้นผ่าศูนย์กลางรู | Ф105-140mm |
| ความลึกของการเจาะแบบประหยัด | 25m |
| ความดัน | 1.0-2.4Mpa |
| ปริมาณการใช้อากาศ | ≥15m³ / นาที |
| ความเร็วในการหมุน | 0-70r / นาที |
| แรงบิดในการหมุน | 2000N.m |
| ยกความจุ | 20000N |
| ประเภทขับเคลื่อน | Hydro-กระบอก-Chain |
| แรงขับยาว | 3000mm |
| ความเร็วในการขับเคลื่อน | 530mm / s |
| ข้อกำหนดก้านเจาะ | Φ76× 3000mm / Φ89× 3000mm |
| gradeability | 30 ° |
| กวาดล้างดิน | 320mm |
| ความเร็วในการเดิน | 0-2km / ชั่วโมง |
| เจาะแขนขึ้นมุม | ลง 25 °เพิ่มขึ้น 45 °รวม 70 ° |
| มุมสวิงเจาะแขน | ซ้าย 45 °, ขวา 45 °, รวม 90 ° |
| Carriage swing angle | เหลือ 50 °ขวา 50 °รวม 100 ° |
| มุมเอียงของแคร่ตลับหมึก | 180 องศา |
| แม็กซ์กรอบมุมลอย | ± 10 ° |
| ค่าชดเชยการขนส่ง | 1200 |
| เครื่องยนต์ดีเซล | YC4108 (58kW, 2400r / นาที) |
| ขนาดโดยรวม (L × W × H) | 5400 × 2330 × 2020 มม |
| น้ำหนักรวม | 6500kg |
| บันทึก | กลไกการขับเคลื่อนแบบนิวเมติกไฮดรอลิกเครื่องเก็บฝุ่นแบบแห้งและตัวลดความเร็วมีให้บริการ |
แนะนำชิ้นส่วนสำหรับอุปกรณ์ขุดเจาะสว่านแรงดันสูงที่เป็นมิตรกับสิ่งแวดล้อม KH5
ดอกสว่าน: Φ115
สว่านเจาะกระแทก: HD45A
แกนสว่าน: Φ76× 3000mm
