รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | อุปกรณ์ขุดเจาะแกนไฮดรอลิก SD2000 | ความเร็วสูงสุด: | 1120rpm |
|---|---|---|---|
| แรงบิดสูงสุด: | 4263N.m | มิติโดยรวม: | 9500 * 2240 * 2900mm |
| น้ำหนักรวม: | 16000kg | เจาะลึกสูงสุด: | Ф56mm (BQ) 2500m |
| อุตสาหกรรมที่เกี่ยวข้อง: | งานก่อสร้างพลังงานและการขุด | ประเภทพลังงาน: | ดีเซล |
| แสงสูง: | Hydraulic Crawler Drilling Machine,Crawler Mounted Drill Rig,Hydraulic Core Drilling Rig |
||

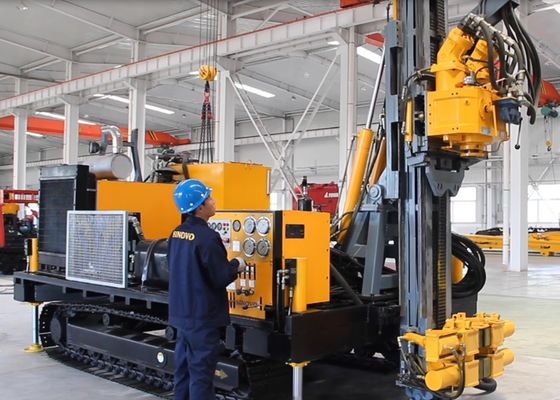

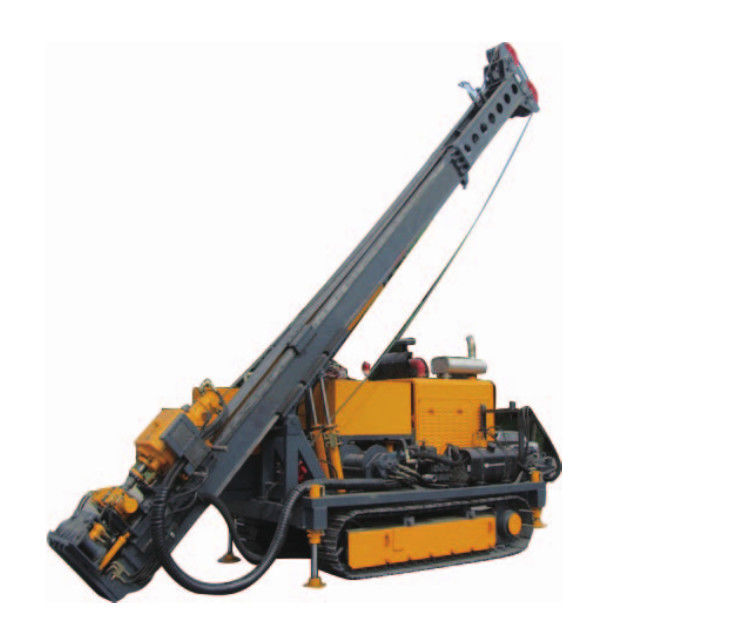

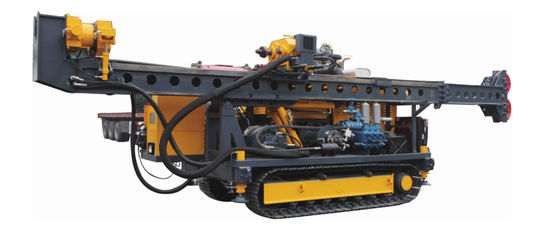

เครื่องเจาะแกนไฮดรอลิกเชิงสำรวจ
SD-2000
SD-2000 ไฮดรอลิคเต็มรูปแบบขับรถหลักเจาะเสื้อผ้าส่วนใหญ่ใช้สำหรับเพชรบิตเจาะกับเส้นลวดเนื่องจากการใช้เทคโนโลยีขั้นสูงจากต่างประเทศโดยเฉพาะอย่างยิ่งการหมุนหัวผู้ใหญ่เครื่องหนีบเครื่องกว้านและระบบไฮดรอลิกแท่นขุดเจาะ driling ใช้กันอย่างแพร่หลายไม่เพียงใช้กับการขุดเจาะเพชรและคาร์ไบด์ของเตียงแข็ง แต่ยังรวมถึงการสำรวจธรณีฟิสิกส์แผ่นดินไหวการสำรวจทางธรณีวิทยาวิศวกรรมการขุดเจาะหลุมขนาดเล็กและการก่อสร้างหลุมขนาดเล็ก / กลาง
| ข้อมูลจำเพาะทางเทคนิคของ SD2000 | |||
| พารามิเตอร์พื้นฐาน | เจาะลึก | Ф56mm (BQ) | 2500m |
| Ф71mm (NQ) | 2000m | ||
| Ф89mm (HQ) | 1400m | ||
| มุมการเจาะ | 60 ° -90 ° | ||
| ขนาดโดยรวม | 9500 * 2240 * 2900mm | ||
| น้ำหนักรวม | 16000kg | ||
| หัวขับไฮดรอลิก ใช้มอเตอร์ไฮดรอลิกลูกสูบและเฟืองกล (เลือกมอเตอร์ไฮดรอลิก AV6-160) |
แรงบิด | 1120-448rpm | 682-1705Nm |
| 448-179rpm | 1705-4263Nm | ||
| ระยะทางในการให้อาหาร | 3500mm | ||
| ระบบการให้อาหารหัวขับไฮดรอลิก | แรงยก | 200KN | |
| แรงให้อาหาร | 68KN | ||
| ยกความเร็ว | 0-2.7m / นาที | ||
| ความเร็วในการยกอย่างรวดเร็ว | 35m / นาที | ||
| ความเร็วการให้อาหาร | 0-8m / นาที | ||
| การให้อาหารด้วยความเร็วสูงอย่างรวดเร็ว | 35m / นาที | ||
| เสารางระบบ | เสาเคลื่อนที่ระยะไกล | 1000mm | |
| แรงยกกระบอก | 100KN | ||
| แรงให้อาหารทรงกระบอก | 70KN | ||
| ระบบเครื่องหนีบ | ช่วงของการหนีบ | 50-200mm | |
| แรงหนีบ | 120KN | ||
| คลายเกลียวระบบเครื่อง | คลายเกลียวแรงบิด | 8000Nm | |
| เครื่องกว้านหลัก | ยกความเร็ว | 33,69m / นาที | |
| ยกเชือกเดี่ยวแรง | 150,80KN | ||
| เส้นผ่านศูนย์กลางของเชือก | 22mm | ||
| ความยาวสายเคเบิล | 30m | ||
| เครื่องกว้านรอง | ยกความเร็ว | 135m / นาที | |
| ยกเชือกเดี่ยวแรง | 20KN | ||
| เส้นผ่านศูนย์กลางของเชือก | 5mm | ||
| ความยาวสายเคเบิล | 2000m | ||
| ปั๊มโคลน | แบบ | BW-350/13 | |
| อัตราการไหล | 350,235,188,134L / นาที | ||
| ความดัน | 7,9,11,13MPa | ||
| เครื่องยนต์ (ดีเซล Cummins) | แบบ | 6CTA8.3-C260 | |
| เพาเวอร์ / ความเร็ว | 194KW / 2200rpm | ||
| ตีนตะขาบ | กว้าง | 2400mm | |
| Max.transit มุมเอียง | 30 ° | ||
| Max.loading | 20t | ||
คุณสมบัติหลัก
(1) ชุดหัวหมุนเป็นมอเตอร์แบบลูกสูบและแบบเฟืองกลซึ่งใช้เทคนิคจากต่างประเทศมีความเร็วที่หลากหลายแรงบิดสูงสุดคือ 4263N.m ดังนั้นจึงสามารถตอบสนองการก่อสร้างโครงการและกระบวนการขุดเจาะที่แตกต่างกันเมื่อสว่านเจาะติดที่ปลายรูมันสามารถแก้ปัญหาได้อย่างง่ายดายด้วยฟังก์ชั่นการกดปุ่มย้อนกลับ .
(2) ความเร็วสูงสุดของอุปกรณ์คือ 1120 รอบต่อนาทีพร้อมแรงบิด 680Nม.มันมีแรงบิดสูงที่ความเร็วสูงซึ่งเหมาะสำหรับการเจาะรูลึก
(3) ระบบการให้อาหารและการยกใช้กระบอกไฮดรอลิกลูกสูบในการขับเคลื่อนหัวหมุนโดยตรงกับการเดินทางที่ยาวนานและแรงยกสูงซึ่งสะดวกต่อการเจาะแกนลึก
(4) หน่วยหัวหมุนสามารถเคลื่อนย้ายออกจากหลุมเจาะจับคู่เครื่องยึดและคลายเกลียวและเสร็จสิ้นการเจาะเชือกแกนได้อย่างง่ายดายนอกจากนี้มันไม่จำเป็นต้องทำงานแพลตฟอร์มที่สองธรรมดาโดยเฉพาะแทนที่กำลังแรงงานเพื่อเปิดและปิด ชุดหัวหมุนเมื่อทำการเจาะรูแบบเอียง
(5) Rig มีความเร็วในการยกสูงซึ่งช่วยประหยัดเวลาได้มากมันง่ายต่อการล้างหลุมเมื่อทำการขับขี่เต็มรูปแบบเพิ่มประสิทธิภาพการเจาะ
(6) รางของเสากระโดงหลักคือโครงสร้างเหล็กเชื่อมเนยแอลบีเพื่อให้แน่ใจว่ามีความแข็งแกร่งสูงระหว่างชุดหัวหมุนกับเสาหลักดังนั้นจึงมีการหมุนที่สม่ำเสมอแม้จะมีความเร็วสูงซึ่งช่วยเพิ่มประสิทธิภาพการเจาะ
(7) กว้านหลักนำเข้าผลิตภัณฑ์ที่มี NQ2000M เชือกเดียวมั่นคงและความสามารถในการยกที่เชื่อถือได้
(8) เครื่องกว้านสายสามารถไปที่ความเร็วสูงสุด 205m / นาทีที่ถังเปล่าซึ่งช่วยประหยัดเวลา
(9) แท่นขุดเจาะมีแคลมป์และคลายเกลียวเครื่องง่ายต่อการถอดแยกชิ้นส่วนเจาะและลดความเข้มแรงงาน
(10) ระบบการให้อาหาร Rig adopts เทคโนโลยีสมดุลความดันกลับผู้ใช้สามารถรับแรงดันการเจาะที่ด้านล่างของการพักและเพิ่มอายุการใช้งานของสว่าน
(11) ระบบไฮดรอลิกมีความน่าเชื่อถือปั๊มโคลนและเครื่องผสมโคลนถูกควบคุมด้วยระบบไฮดรอลิกการดำเนินการแบบรวมทำให้ง่ายต่อการจัดการเหตุการณ์ทุกชนิดที่ด้านล่างของหลุม
(12) การเคลื่อนไหวของตัวตระเวนเป็นการควบคุมเชิงเส้นปลอดภัยและเชื่อถือได้สามารถปีนขึ้นไปบนรถบรรทุกแบนด้วยตัวเองซึ่งช่วยลดค่าใช้จ่ายของเคเบิลคาร์
(13) แท่นขุดเจาะมีความน่าเชื่อถือสูงต้นทุนการบำรุงรักษาและซ่อมแซมต่ำ
