รายละเอียดผลิตภัณฑ์
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: OEM
ได้รับการรับรอง: ISO,CE
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiable
รายละเอียดการบรรจุ: กรณีไม้แพคเกจการส่งออกมาตรฐาน
เวลาการส่งมอบ: 10-20 วันทำการ
เงื่อนไขการชำระเงิน: T / T, L / C, T / T, Wester N Union
สามารถในการผลิต: ขึ้นอยู่กับใบเสนอราคาโดยละเอียด
ชนิด: |
แท่นขุดเจาะวิศวกรรม |
เพาเวอร์ (W): |
22-28kw |
แรงดันไฟฟ้า: |
380V |
ขนาด (L * W * H): |
2177 * 950 * 1863 มม |
สี: |
กำหนดเอง |
404 Not Found: |
ประสิทธิภาพการขุดเจาะสูง |
น้ำหนัก: |
1300kg |
ประเภทพลังงาน: |
ดีเซลและไฟฟ้า |
ชนิด: |
แท่นขุดเจาะวิศวกรรม |
เพาเวอร์ (W): |
22-28kw |
แรงดันไฟฟ้า: |
380V |
ขนาด (L * W * H): |
2177 * 950 * 1863 มม |
สี: |
กำหนดเอง |
404 Not Found: |
ประสิทธิภาพการขุดเจาะสูง |
น้ำหนัก: |
1300kg |
ประเภทพลังงาน: |
ดีเซลและไฟฟ้า |

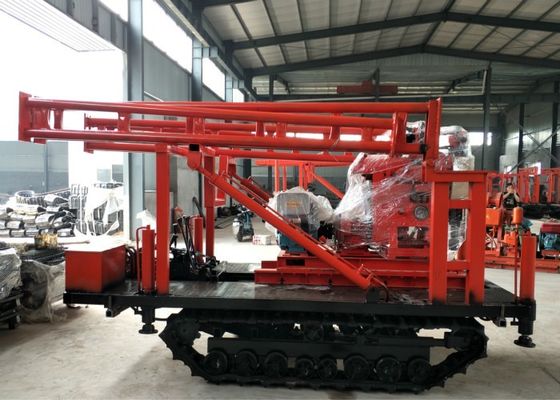

อุปกรณ์ขุดเจาะแกนเพชร XY-2
รายละเอียดสินค้า
เจาะแกน XY-2 เป็นแท่นขุดเจาะใหม่ที่พัฒนาขึ้นเพื่อตอบสนองความต้องการที่เพิ่มขึ้นของทั้งผู้ใช้และการพัฒนาของอุตสาหกรรมทางธรณีวิทยามันถูกนำไปใช้กับวิศวกรรมธรณีวิทยา, ดี - ธรณีวิทยาและวิศวกรรมขนาดใหญ่เส้นผ่าศูนย์กลางดอกสว่านเป็นส่วนใหญ่เพชรและปลายทังสเตน
ลักษณะเฉพาะ
แท่นขุดเจาะแกนเพชร XY-2 มีน้ำหนักเบาและง่ายต่อการขนส่งมันใช้เครื่องยนต์ดีเซล Deutz F3L 912 หรือมอเตอร์ไฟฟ้า 22KW และช่วงความเร็วกว้างด้วยการจัดเรียงของเชือกเครื่องกว้านสามารถหลีกเลี่ยงการพันเชือกและชะลอการสึกหรอเมื่อวิ่งด้วยความเร็วสูงสายพานส่งกำลังของมันจะทำให้แท่นเจาะแกนเพชรนิ่มในรูปแบบที่ไม่สม่ำเสมอดังนั้นจึงช่วยลดความเสี่ยงต่อความเสียหายและความล้มเหลวทางกล
คุณสมบัติหลัก
1, กับอุปกรณ์การให้อาหารไฮดรอลิ, ประสิทธิภาพการขุดเจาะสูง
2, แรงบิดหมุนเส้นผ่าศูนย์กลางรูขนาดใหญ่
3 พร้อมกับกลไกการหนีบบัตรลูกซึ่งสามารถตระหนักถึงเสาคว่ำไม่มีประสิทธิภาพสูง
4, แท่นขุดเจาะมีข้อได้เปรียบของโครงสร้างที่กะทัดรัด, ปริมาณขนาดเล็ก, น้ำหนักเบา, การสลายตัวที่แข็งแกร่ง, ง่ายต่อการจัดการ
พารามิเตอร์ทางเทคนิค
1. กำลังการขุดเจาะ
|
ประเภทการขุดเจาะ |
เจาะลึก |
|
ฐานรากเสาเข็มเจาะ |
100m (328 ฟุต) |
|
การขุดเจาะบ่อน้ำธรณีวิทยา |
150m (492 ฟุต) |
|
เจาะแกน |
600m (1968 ฟุต) |
2. Rotator
|
ประเภทของเครื่องยนต์กำลัง |
แท่นขุดเจาะแกนเพชรดีเซล |
แท่นขุดเจาะเพชร Electromotor |
|
ความเร็วในเชิงบวก (รอบ / นาที) |
92, 152, 230, 330, 293, 485, 734, 1056 |
92, 152, 230, 330, 293, 485, 734, 1056 |
|
ความเร็วเชิงลบ (รอบ / นาที) |
81, 258 |
81, 258 |
|
แม็กซ์แรงบิดของแกนหมุน |
2.1 KN.m (1548 lbf.ft) |
2.1 KN.m (1548 lbf.ft) |
|
ID แกนหมุน |
93 มม. (3.66 นิ้ว) |
93 มม. (3.66 นิ้ว) |
3. รอก
ความสามารถในการยก (หนึ่งในสามของเชือก): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
ยกความเร็วของเชือกลวด (เชือกที่สาม): 0.64, 1.05, 1.6, 2.3 m / s (2.1, 3.44, 5.25, 7.54 นิ้ว / s)
ขนาดลวดสลิง: 12.5 มม. (0.49 นิ้ว)
ขนาดเส้นผ่าศูนย์กลางดรัมของแท่นขุดเจาะเพชร: 194 มม. (7.64 นิ้ว)
ขอบเบรกขนาดเส้นผ่าศูนย์กลาง: 360 มม. (14.17 นิ้ว)
กลองยาว: 150 มม. (5.91 นิ้ว)
ความกว้างของวงเบรก: -90 มม. (3.54 นิ้ว)
ความจุถัง: 80 เมตร (262.4 ฟุต)
4. อุปกรณ์การเดินทาง
การยืดหดกระบอกของอุปกรณ์เจาะรูเพชร: 600 มม. (23.62 นิ้ว)
ระยะห่างระหว่างแท่นขุดเจาะและรู: 420 มม. (16.54 นิ้ว)
5. ระบบระบายความร้อน
ID กระบอก: 70 มม. (2.76 นิ้ว)
เส้นผ่าศูนย์กลางกระบอกสูบขนาดเส้นผ่าศูนย์กลาง: 35 มม. (1.38 นิ้ว)
แม็กซ์ความดันของแท่นขุดเจาะเพชร: 45 KN (10116 lbf)
แม็กซ์แรงยก: 60 KN (13488 ปอนด์)
จังหวะกระบอกสูบ: 550 มม. (21.65 นิ้ว)
6. ปั้มน้ำมัน
ประเภท: แท่นขุดเจาะเพชร CBF-E416-AL
การกำจัด: 16 ลิตร / นาที (4.22 US แกลลอน / นาที)
ความเร็ว (รอบ / นาที): 1500
แรงดันใช้งาน: 8 Mpa (1160 psi)
แม็กซ์ความดัน: 20 Mpa (2901 psi)
7. สว่านก้าน
(1) Kelly หกเหลี่ยม: Φ89× 79 mm, ,76 × 66 mm, ,60 × 53 mm
(.503.50 × 3.11 นิ้ว, Φ3.0× 2.60 นิ้ว, Φ2.36× 2.09 นิ้ว)
(2) Φ89มม., Φ71มม., Φ50มม. (Φ3.50นิ้ว, Φ2.80นิ้ว, Φ1.97นิ้ว)
8. เครื่องยนต์กำลัง
Diamond core rig พร้อมเครื่องยนต์ดีเซล Deutz F3L 912 28KW (37.5HP) 1500 rpm
แท่นขุดเจาะแกนเพชรที่มี electromotor Y180L-4 22KW (29.5HP) 1470 รอบต่อนาที
9. ขนาด (L × W × H): 2177 × 950 × 1863 มม. (85.71 × 37.40 × 73.35 นิ้ว)
10. น้ำหนักของสว่าน (ไม่รวมหน่วยพลังงาน): ประมาณ 1300 กิโลกรัม (2867 ปอนด์)
