รายละเอียดสินค้า:
การชำระเงิน:
|
| ชนิด: | เครื่องเจาะแกนไฮดรอลิก | แบบ: | Cr12 |
|---|---|---|---|
| ความจุการขุดเจาะ: | BQ 1350M NQ 1050M HQ 720M PQ 470M | เครื่องยนต์: | Cummins QSB6.7 (EU Stage IIIA) |
| มิติการขนส่ง: | 5980 × 2240 × 2480mm | น้ำหนัก: | 8200 กิโลกรัม |
| อำนาจ: | 153kW (205HP) | อุตสาหกรรมที่เกี่ยวข้อง: | งานก่อสร้าง |
| แสงสูง: | Surface Core Drilling Rig,Hydraulic Core Drilling Rig,1200m Core Drilling Rig |
||

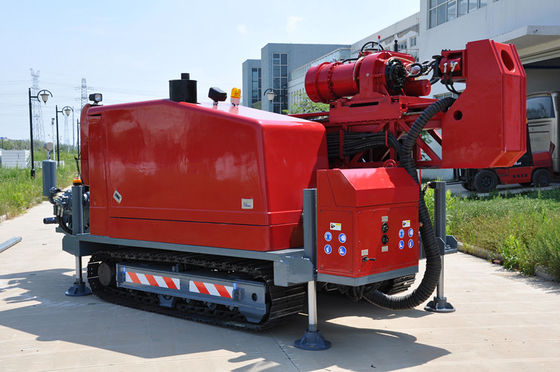

CR12 1200m เต็มไฮดรอลิกหลักเจาะผิวเครื่อง
1. หัวไฟประเภท Slippage สามารถชดเชยไปทางด้านข้างง่ายต่อการใช้หลักและโฮสติ้งและยกงาน

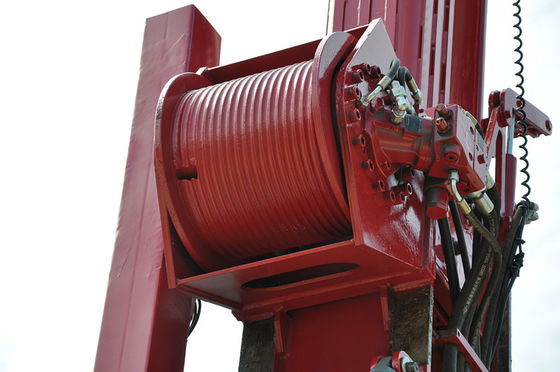

2. การติดตั้งเครื่องกว้านหลักบนเสาลดการสั่นสะเทือนของแท่นขุดเจาะ
3. เสายืดไสลด์ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของการเจาะปลายด้านล่างของเสาเจาะยึดพื้นผิวในขณะที่เจาะให้ความมั่นคงเพิ่มเติมในขณะที่การขนส่งเสาสามารถเคลื่อนย้ายไปยังจุดศูนย์ถ่วงของแท่นขุดน้ำมันเพื่อความปลอดภัยมากขึ้น
4. ขากรรไกรที่จดสิทธิบัตรด้วยเชยและฟังก์ชั่นการเปิด / ปิดไฮดรอลิสปริงประกันการดำเนินงานไม่ปลอดภัยที่จับสปริงและหัวจับคลัทช์ของตัวหนีบดิสก์เชยอย่างปลอดภัยหัวสว่านพร้อมระบบขับเคลื่อนโดยตรงจากกระบอกไฮดรอลิกช่วยให้มั่นใจในความเสถียรในระหว่างกระบวนการขุดเจาะรวมถึงแม่นยำและเชื่อถือได้มากขึ้นด้วยการควบคุมแรงดันในขณะที่การเจาะด้วยแรงดันเพิ่มขึ้นหรือลดลง

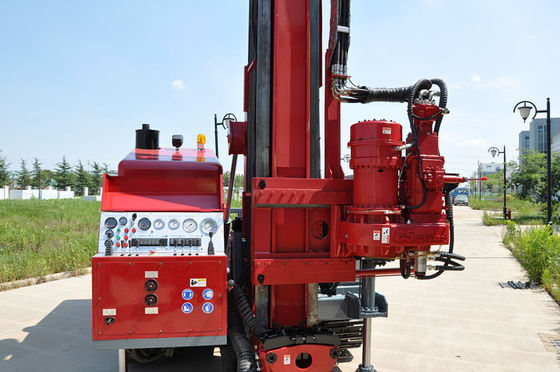

5. แผงควบคุมสำหรับผู้ปฏิบัติงานมีก้านควบคุมแบบไม่ยึดติดซึ่งให้ความปลอดภัยเพิ่มเติมแก่ผู้ปฏิบัติงานจอยสติ๊กเจาะและหมุนพร้อมแดมเปอร์แรงเสียดทานและจอยสติ๊กแบบไม่ยึดติดช่วยให้การทำงานสะดวกและปลอดภัยมีฟังก์ชั่น auto alarm สำหรับน้ำมันไฮดรอลิกระดับต่ำ
6. กระบอกสูบแบบยกคู่
ติดตั้งวาล์วถ่วงดุลเพื่อเพิ่มความปลอดภัยเมื่อวางเสา
7. บานหน้าต่างตัวดำเนินการที่ประกอบด้วยตนเอง
ระบบไฮดรอลิกที่ใช้งานง่ายนั้นใช้งานและบำรุงรักษาได้ง่ายและคันโยกยกขึ้น - ลงเพื่อให้ความปลอดภัยแก่ผู้ปฏิบัติงานเพิ่มเติม
8. การออกแบบไฮดรอลิกแบบง่าย ๆ
ปั๊มไฮดรอลิกแบบคู่กับปั๊มเสริมแรงแบบ PTO ช่วยให้บำรุงรักษาง่าย
9.SOLID LATTICE MAST DESIGN
การออกแบบที่แข็งแกร่งให้ประสิทธิภาพที่เหนือกว่าและความน่าเชื่อถือแม้ในสภาวะที่ยากลำบากที่สุด
10. NITRO-CHUCK
ขากรรไกรสปริงก๊าซไนโตรเจนที่ได้รับสิทธิบัตรพร้อมฟังก์ชันเปิด / ปิดไฮดรอลิกแบบไฮดรอลิกเพื่อให้มั่นใจว่าสามารถทำงานได้อย่างปลอดภัย
| เครื่องยนต์ดีเซล | แบบ | Cummins QSB6.7 (EU Stage IIIA) |
| การกำจัด | 6.7L | |
| อำนาจ | 153kW (205HP) | |
| จัดอันดับ RPM (การตั้งค่าจากโรงงาน) | 2000rpm | |
| ความจุการขุดเจาะ | BQ | 1350 ม |
| NQ | 1050 ม | |
| กองบัญชาการ | 720 ม | |
| PQ | 470 ม | |
| หัวสว่าน | มอเตอร์หมุน |
มอเตอร์ไฮดรอลิกสองสปีด Rexroth ของเยอรมนี |
| RPM | สามกะ / ก้าวน้อยกว่าเปลี่ยน 0-1250 RPM | |
| อัตราส่วน |
8.276: 1 ครั้งที่ 1 4.164 ที่สอง: 1 3nd 1: 1 |
|
| ไฮดรอลิโยน (PQ) |
เปิดระบบไฮดรอลิก, ที่หนีบสปริงดิสก์, โดยปกติ C แบบปิด Axial Holding ความจุ 228000 N |
|
| แม็กซ์แรงบิด | 4750 N · m | |
| ถือเส้นผ่าศูนย์กลาง | 121 มม | |
| แม็กซ์ยกความจุของแกนหมุน | 220 kN | |
| แม็กซ์พลังการให้อาหาร | 110 kN | |
|
ปั๊มหลัก
|
ปั๊มไฮโดรลิ: การกระจัดของตัวแปร Axial Piston ปั๊ม Triplex สำหรับการขับขี่ของ rotator, ปั๊มโคลนกว้านและแจ็คปรับระดับ ด้วยระบบตรวจจับโหลด |
ผู้ผลิต: Danfoss ของเดนมาร์ก ปั๊มที่ 1: 260LPM ที่ 31.5MPa ปั๊มที่ 2: 130LPM ที่ 28MPa ปั๊มที่ 3: 130 LPM ที่ 28MPa |
| ถังไฮโดรลิค | ความจุ | 420 L (111 US แกลลอน) |
| ความจุของรอกหลัก | ความเร็ว hoisting (สายเดียว) | 0-80m / นาที (ถังเปล่า) |
| แรง hoisting (สายเดียว) | 800kN | |
| เส้นผ่าศูนย์กลางลวดเหล็ก | 22 มม. (0.86 นิ้ว) | |
| ความยาวลวดเหล็ก | 45 เมตร | |
| ความจุของรอกสายไฟ | แรง hoisting (สายเดียว) | 15 kN (3372 lbf) (กลองเปล่า) |
| เส้นผ่าศูนย์กลางลวดเหล็ก | 6 มม. (0.24 นิ้ว) | |
| ความยาวลวดเหล็ก | 1600 ม | |
| เสากระโดง | เสาสูง | 9.5 ม |
| เสาปรับมุม | 0 ° -90 ° | |
| มุมการเจาะ |
45ºจากแนวนอนเป็น90ºแนวนอนลง |
|
| การให้อาหารโรคหลอดเลือดสมอง | 3650 มม | |
| Slippage Stroke | 1,500 มม | |
| ดึงฟีด | 18000kg | |
| ฟีดแรงขับ | 7500kg | |
| ก้านดึง | 3m หรือ 6m (9.84 ฟุตหรือ 19.68 ฟุต) | |
| ปั๊มโคลน | ชนิด | ลูกสูบปั๊มลูกสูบสามเท่า |
| แบบ | BW250 | |
| ลากเส้น | 110 มม. (4.3 นิ้ว) | |
| ปริมาณการส่งออก | 250,180,122 ลิตรต่อนาที | |
| ปล่อยแรงดัน | 5.0, 6.0, 8.0 Mpa | |
| เท้าหนีบ | ขอบเขตการหนีบ |
55.5-118 มม ผ่านรูФ165มม |
| คนอื่น ๆ | น้ำหนัก | 8200 กิโลกรัม |
| ขนาดการขนส่ง (L × W × H) | 5980 × 2240 × 2480mm | |
| วิธีการขนส่ง | ตีนตะขาบเหล็ก |
